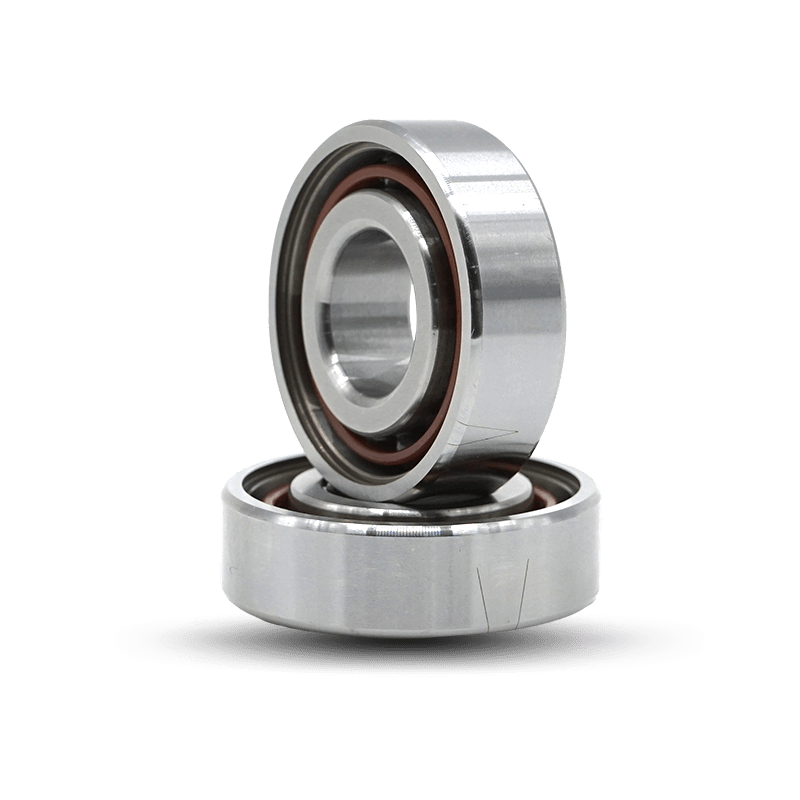

HCB7204-C-T-P4S DT 20*47*14 มม. ตลับลูกปืนเม็ดกลมสัมผัสเชิงมุมเซรามิก

ภายในØ (มม.):

20

ภายนอก Ø (มม.):

47

ความกว้าง (มม.):

14

ความเผื่อภายใน-Ø (มม.):

0/-0,005

ความคลาดเคลื่อนสำหรับภายนอก-Ø (มม.):

0/-0,006

ความอดทนสำหรับความกว้าง (มม.):

0/-0,12

ความคลาดเคลื่อนสำหรับเพลาดา (มม.):

0,25/-0,25

มุมติดต่อ:

15°

แถวของลูกบอล:

แถวเดียว

ผนึก:

เปิด

วัสดุแหวน:

GCr15, 100Cr6, SUJ2

วัสดุองค์ประกอบกลิ้ง:

เซรามิกส์

วัสดุกรง:

เรซินฟีนอล

ระดับความอดทน:

P4S/ABอีC-7

การหล่อลื่น:

ไม่ทาน้ำมัน ไม่ทาน้ำมัน

ประเภทของการหล่อลื่น:

แห้ง

น้ำหนักผลิตภัณฑ์:

0.09 กก

ประเภท อี

เพลา
-Ø
มิลลิเมตร

ขนาดหน่วยเป็น มม

มุมสัมผัส

น้ำหนัก
(กิโลกรัม)

ง

ข

ค

ดา

ดา

รอบ (นาที)

r1(นาที)

รา (สูงสุด)

ra1 (สูงสุด)

HCB7003-C-T-P4S-UL

17

35

10

8.5

31

21

0.4

0.3

0.3

0.1

15°

0.033

HCB7004-C-T-P4S-UL

20

42

12

10.2

37

25

0.6

0.3

0.6

0.3

15°

0.061

HCB7005-C-T-P4S-UL

25

47

12

10.8

42

30

0.6

0.3

0.6

0.3

15°

0.065

HCB7006-C-T-P4S-UL

30

55

13

12.3

49

36

1

0.6

1

0.3

15°

0.103

HCB7007-C-T-P4S-UL

35

62

14

13.5

56

41

1

0.6

1

0.3

15°

0.135

HCB7008-C-T-P4S-UL

40

68

15

14.7

62

46

1

0.6

1

0.3

15°

0.168

HCB7009-C-T-P4S-UL

45

75

16

16

69

51

1

0.6

1

0.3

15°

0.197

HCB7010-C-T-P4S-UL

50

80

16

16.7

74

56

1

0.6

1

0.3

15°

0.214

HCB7011-C-T-P4S-UL

55

90

18

18.7

83

62

1.1

0.6

1

0.6

15°

0.312

HCB7012-C-T-P4S-UL

60

95

18

19.4

88

67

1.1

0.6

1

0.6

15°

0.333
