ประเภทและวิธีการบำรุงรักษาตลับลูกปืนเม็ดกลมสัมผัสเชิงมุม

ตลับลูกปืนเม็ดกลมสัมผัสเชิงมุมคือ: ประเภท 7000C (∝=15°), ประเภท 7000AC (∝=25°) และ 7000B (∝=40°) หลายประเภท ตัวล็อคของตลับลูกปืนชนิดนี้อยู่ที่วงแหวนรอบนอก โดยทั่วไปแล้ววงแหวนด้านในและด้านนอกไม่สามารถแยกออกจากกันได้ และสามารถรับภาระในแนวรัศมีและแนวแกนรวมกันและโหลดตามแนวแกนได้ในทิศทางเดียว ความสามารถในการรับภาระตามแนวแกนถูกกำหนดโดยมุมสัมผัส ยิ่งมุมสัมผัสมากเท่าใด ความสามารถในการรับภาระตามแนวแกนก็จะยิ่งสูงขึ้นเท่านั้น ตลับลูกปืนประเภทนี้สามารถจำกัดการเคลื่อนที่ตามแนวแกนของเพลาหรือตัวเรือนในทิศทางเดียว ตลับลูกปืนแบบสัมผัสมีความเร็วจำกัดสูง และสามารถรับภาระในแนวรัศมีและโหลดตามแนวแกนได้ในเวลาเดียวกัน และยังสามารถแบกรับภาระตามแนวแกนได้ทั้งหมด ความสามารถในการรับน้ำหนักตามแนวแกนถูกกำหนดโดยมุมสัมผัสและเพิ่มขึ้นตามการเพิ่มขึ้นของมุมสัมผัส ตลับลูกปืนเม็ดกลมสัมผัสเชิงมุมแถวเดียว ตลับลูกปืนเม็ดกลมสัมผัสเชิงมุมแถวเดียวสามารถรับภาระตามแนวแกนได้ในทิศทางเดียวเท่านั้น เมื่อแบกภาระในแนวรัศมี จะทำให้เกิดแรงตามแนวแกนเพิ่มเติม ซึ่งจะต้องนำไปใช้กับโหลดย้อนกลับที่สอดคล้องกัน ดังนั้นตลับลูกปืนประเภทนี้โดยทั่วไปจึงใช้เป็นคู่ ตลับลูกปืนเม็ดกลมสัมผัสเชิงมุมสองแถวสามารถทนต่อโหลดรวมแบบสองทิศทางในแนวรัศมีและแนวแกนและโหลดโมเมนต์ซึ่งส่วนใหญ่เป็นโหลดในแนวรัศมี สามารถจำกัดการเคลื่อนที่ตามแนวแกนแบบสองทิศทางของเพลาหรือตัวเรือน และมุมสัมผัสคือ 30 องศา รหัสตลับลูกปืน: 7 ตลับลูกปืนเม็ดกลมสัมผัสเชิงมุมสำหรับติดตั้งแบบคู่ ตลับลูกปืนเม็ดกลมสัมผัสเชิงมุมสำหรับการติดตั้งแบบคู่สามารถทนต่อโหลดรวมในแนวรัศมีและแนวแกนแบบสองทิศทางโดยส่วนใหญ่ขึ้นอยู่กับโหลดในแนวรัศมี และยังสามารถทนต่อโหลดในแนวรัศมีบริสุทธิ์

การกำหนดค่าแบบตีคู่สามารถรับน้ำหนักตามแนวแกนได้ในทิศทางเดียวเท่านั้น ในขณะที่การกำหนดค่าอีกสองแบบสามารถทนต่อโหลดตามแนวแกนในทิศทางใดก็ได้ โดยทั่วไปแล้วแบริ่งประเภทนี้จะถูกเลือกและรวมเข้าด้วยกันโดยผู้ผลิตและส่งไปยังผู้ใช้ หลังการติดตั้ง จะมีการรบกวนพรีโหลด และแหวนและลูกเหล็กอยู่ในสถานะพรีโหลดตามแนวแกน ซึ่งจะช่วยปรับปรุงความแข็งแกร่งและการหมุนของตลับลูกปืนทั้งชุดด้วยการสนับสนุนเดียว ความแม่นยำ การกำหนดค่าแบบย้อนกลับ รหัสด้านหลังคือ DB (เช่น 70000/DB) เส้นรับน้ำหนักของตลับลูกปืนที่จับคู่แบบเรียงต่อกันจะแยกออกจากกันกับเพลาตลับลูกปืน สามารถรองรับโหลดตามแนวแกนที่กระทำในทั้งสองทิศทาง แต่สามารถรองรับโหลดในแต่ละทิศทางได้ด้วยตลับลูกปืนเดียวเท่านั้น ตลับลูกปืนที่ติดตั้งแบบกลับไปด้านหลังให้การจัดเรียงตลับลูกปืนที่ค่อนข้างแข็งและสามารถทนต่อช่วงเวลาพลิกคว่ำได้

ในการกำหนดค่าแบบหันหน้าเข้าหากัน รหัสด้านหลังคือ DF (เช่น 70000/DF) และเส้นรับน้ำหนักของตลับลูกปืนคู่แบบหันหน้าเข้าหากันจะบรรจบกับเพลาตลับลูกปืน สามารถรองรับโหลดตามแนวแกนที่กระทำในทั้งสองทิศทาง แต่สามารถรองรับโหลดในแต่ละทิศทางได้ด้วยตลับลูกปืนเดียวเท่านั้น การกำหนดค่านี้ไม่เข้มงวดเหมือนคู่แบบ back-to-back และไม่เหมาะที่จะทนต่อการพลิกคว่ำ ความแข็งแกร่งของการกำหนดค่านี้และความสามารถในการรับโมเมนต์พลิกกลับนั้นไม่ดีเท่าของการกำหนดค่า DB และแบริ่งสามารถรับแรงตามแนวแกนได้สองทิศทาง ในการกำหนดค่าแบบอนุกรม รหัสด้านหลังคือ DT (เช่น 70000/DT) ในการกำหนดค่าแบบอนุกรม เส้นโหลดจะขนานกัน และรัศมีและโหลดตามแนวแกนจะแบ่งเท่าๆ กันโดยตลับลูกปืน อย่างไรก็ตาม ชุดตลับลูกปืนสามารถรับน้ำหนักตามแนวแกนที่กระทำในทิศทางเดียวเท่านั้น

หากโหลดตามแนวแกนทำงานในทิศทางตรงกันข้าม หรือหากมีโหลดแบบผสม จะต้องเพิ่มตลับลูกปืนที่สามที่ปรับให้สัมพันธ์กับตลับลูกปืนคู่แบบเรียงตามกัน การกำหนดค่านี้ยังช่วยให้สามารถเชื่อมต่อตลับลูกปืนตั้งแต่สามตลับขึ้นไปเป็นชุดที่ส่วนรองรับเดียวกัน แต่สามารถรับน้ำหนักตามแนวแกนได้ในทิศทางเดียวเท่านั้น โดยปกติแล้ว เพื่อให้สมดุลและจำกัดการเคลื่อนที่ตามแนวแกนของเพลา จำเป็นต้องติดตั้งตลับลูกปืนที่สามารถรับน้ำหนักตามแนวแกนในทิศทางอื่นที่ส่วนรองรับอีกด้าน รหัสตลับลูกปืน: 0 ความสามารถในการรับน้ำหนัก (แบบง่าย) เนื้อหาต่อไปนี้มีไว้สำหรับความสามารถในการรับน้ำหนักของตลับลูกปืนที่ตรงกันเท่านั้น และพิกัดการรับน้ำหนักพื้นฐานและภาระจำกัดความล้าที่ระบุในตารางผลิตภัณฑ์ใช้ได้กับตลับลูกปืนเดี่ยวเท่านั้น *พิกัดโหลดไดนามิกพื้นฐานสำหรับตลับลูกปืนมาตรฐานในรูปแบบใดๆ และตลับลูกปืน SKF Explorer C=1, 62xC ตลับลูกปืนเดี่ยวในการจัดเรียงแบบหันหลังชนกันหรือหันหน้าเข้าหากัน *พิกัดโหลดไดนามิกพื้นฐานสำหรับตลับลูกปืน SKF Explorer C=2xC ตลับลูกปืนเดี่ยวใน การจัดตีคู่ * พิกัดโหลดคงที่พื้นฐาน Co=2xCo ตลับลูกปืนเดี่ยว * โหลดจำกัดความล้า Pu=2xPu ประเภทการเปลี่ยนรูปโครงสร้างตลับลูกปืนเดี่ยว ลักษณะของตลับลูกปืนเม็ดกลมสัมผัสเชิงมุมสองแถวคือสามารถรับภาระรวมของโหลดแนวรัศมีและแนวแกนได้ในเวลาเดียวกัน จำกัด ทั้งสองด้านของเพลา การกระจัดตามแนวแกน

เมื่อเทียบกับตลับลูกปืนกันรุนแบบสองทาง ตลับลูกปืนนี้มีความเร็วจำกัดที่สูงกว่า มุมสัมผัส 32 องศา ความแข็งแกร่งที่ดี และสามารถทนต่อการพลิกคว่ำครั้งใหญ่ได้ นิยมใช้ในดุมล้อหน้าของรถยนต์ (บางรุ่นยังใช้ขนาดเดียวกัน ตลับลูกปืนเม็ดเรียวแถวคู่) มีการเสียรูปทางโครงสร้างของตลับลูกปืนเม็ดกลมสัมผัสเชิงมุมสองแถวสี่แบบ: ประเภท A: การออกแบบมาตรฐานของตลับลูกปืนที่มีเส้นผ่านศูนย์กลางภายนอกน้อยกว่าหรือเท่ากับ 90 มม. ไม่มีช่องว่างของลูกบอล จึงสามารถทนต่อโหลดตามแนวแกนแบบสองทิศทางที่เท่ากันได้ การใช้กรงไนล่อน 66 เสริมใยแก้วเสริมแรง อุณหภูมิที่เพิ่มขึ้นของตลับลูกปืนมีน้อย ประเภท A: การออกแบบมาตรฐานสำหรับตลับลูกปืนที่มีเส้นผ่านศูนย์กลางภายนอกมากกว่า 90 มม.

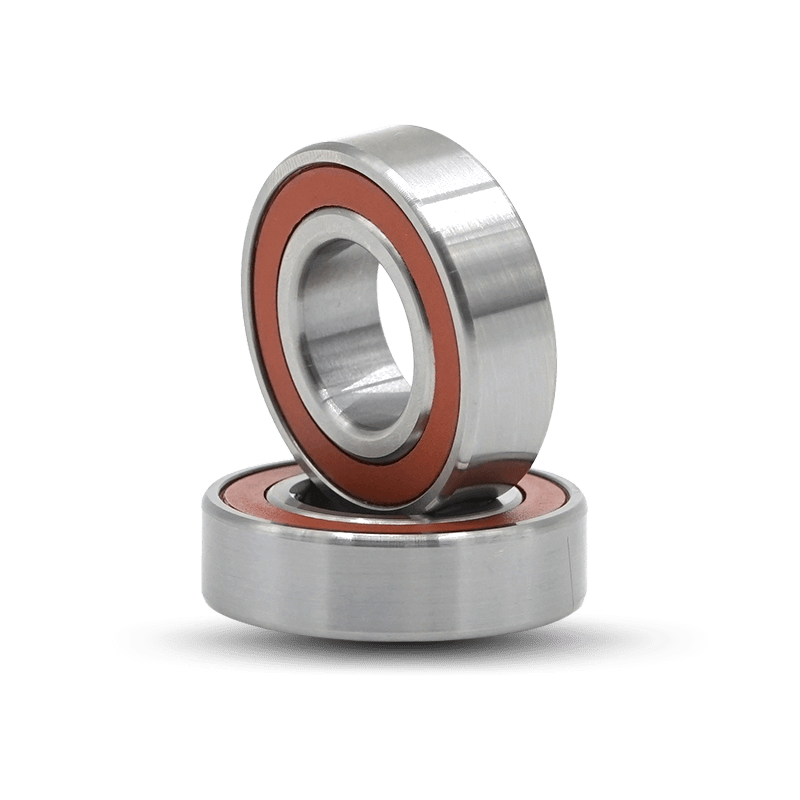

ด้านหนึ่งมีรอยบากสำหรับใส่บอล และติดตั้งกรงปั๊มเหล็กตัว z หรือกรงทองเหลืองตัน ประเภท E: เป็นโครงสร้างเสริมที่มีบากโหลดบอลด้านหนึ่ง ซึ่งสามารถบรรจุลูกเหล็กได้มากขึ้น ดังนั้นความสามารถในการรับน้ำหนักจึงสูงขึ้น ตลับลูกปืนเม็ดกลมสัมผัสเชิงมุมสองแถวพร้อมตลับลูกปืนเม็ดกลมสัมผัสเชิงมุมสองแถวแบบ A และ E สามารถติดตั้งกับชิลด์ (ชนิดไม่สัมผัส) หรือวงแหวนซีล (ชนิดสัมผัส) ทั้งสองด้าน ภายในตลับลูกปืนที่ปิดสนิทนั้นเต็มไปด้วยจาระบีที่มีส่วนผสมของลิเธียมป้องกันสนิม และโดยทั่วไปแล้วอุณหภูมิในการทำงานจะอยู่ระหว่าง -30 ถึง 110 องศา ไม่จำเป็นต้องมีการหล่อลื่นซ้ำในระหว่างการใช้งานและไม่จำเป็นต้องให้ความร้อนก่อนการติดตั้ง เมื่อติดตั้งตลับลูกปืนเม็ดกลมสัมผัสเชิงมุมสองแถว ควรสังเกตว่าแม้ว่าตลับลูกปืนจะรับภาระตามแนวแกนได้สองทิศทาง หากมีช่องว่างสำหรับลูกปืนด้านหนึ่ง ควรระมัดระวังไม่ให้โหลดตามแนวแกนหลักผ่าน ร่องด้านข้างที่มีช่องว่าง

วิธีการบำรุงรักษาตลับลูกปืนแบบสัมผัสเชิงมุม 1. เมื่อตลับลูกปืนทำงานเป็นระยะเวลาหนึ่ง (หรือระยะเวลาการบำรุงรักษา) ให้ถอดตลับลูกปืนทั้งหมดออก 2. ใช้น้ำมันดีเซลหรือน้ำมันก๊าดในการทำความสะอาดเพื่อแช่และทำความสะอาดตลับลูกปืน หากมีเงื่อนไขทางเทคนิคควรเปิดฝาซีลทำความสะอาด 3. ผึ่งลมให้แห้งและทำความสะอาดน้ำมันหลังทำความสะอาด และตรวจสอบความเสียหายที่ปรากฏ 4. ใช้แท่งไม้ (ควรเป็นท่อกลวง) ที่มีเส้นผ่านศูนย์กลางประมาณ 150 มม. และเส้นผ่านศูนย์กลางเดียวกันกับเส้นผ่านศูนย์กลางภายในของตลับลูกปืนเม็ดกลมสัมผัสเชิงมุม และยึดตลับลูกปืนที่ปลายด้านหนึ่ง 5. . ขณะที่หมุนตลับลูกปืนด้วยมืออย่างรวดเร็ว ให้วางปลายอีกด้านหนึ่งของแท่งไม้ (ท่อไม้) ไว้ที่หูหรือไมโครโฟนของเครื่องขยายเสียงเพื่อฟังเสียงการหมุนของตลับลูกปืน 6. หลังจากยึดตลับลูกปืนแล้ว ให้เลื่อนแท่งไม้ในแนวนอนเพื่อตรวจสอบว่าตลับลูกปืนสึกหรือหลวมหรือไม่ 7. ตลับลูกปืน FAG ที่มีการคลายตัวอย่างรุนแรง เสียงหมุนมากเกินไป และข้อบกพร่องร้ายแรง ควรกำจัดและเปลี่ยนด้วยรุ่นเดียวกัน 8. นำถังและละลายจาระบีในปริมาณที่เหมาะสม (น้ำมันแห้งสีเหลืองคุณภาพสูง) โดยใช้ไฟอ่อน ๆ (ไม่ร้อนเกินไป) แล้วใส่ตลับลูกปืนที่ทดสอบแล้วลงในถังจนไม่มีฟองอากาศล้นออกมา นำตลับลูกปืนออกก่อนที่จาระบีจะเย็นลง และจาระบีที่เหลือจะมีจำนวนน้อย หลังจากที่จาระบีเย็นลง ตลับลูกปืนเม็ดกลมสัมผัสเชิงมุมจะถูกนำออก และมีจาระบีเหลืออยู่จำนวนมาก กำหนดปริมาณจาระบีที่เหลืออยู่ตามต้องการ 9. เช็ดจาระบีที่ด้านนอกตลับลูกปืนด้วยผ้านุ่มหรือกระดาษชำระ ประกอบตลับลูกปืน FAG เข้ากับรอกในสถานะเดิม และงานบำรุงรักษาก็จบลงแล้ว
