ทักษะการติดตั้งตลับลูกปืนแบบสัมผัสเชิงมุม

ตลับลูกปืนเม็ดกลมสัมผัสเชิงมุมมีร่องน้ำที่วงแหวนด้านในและด้านนอก และวงแหวนด้านในและด้านนอกสามารถเคลื่อนที่สัมพัทธ์ไปตามแกนแบริ่งได้ ตลับลูกปืนประเภทนี้เหมาะอย่างยิ่งสำหรับการรับน้ำหนักรวมกัน เช่น โหลดที่ทำหน้าที่ทั้งแนวรัศมีและแนวแกน

ความสามารถในการรับน้ำหนักตามแนวแกนของ ตลับลูกปืนเม็ดกลมสัมผัสเชิงมุม เพิ่มขึ้นตามการเพิ่มขึ้นของมุมสัมผัส α มุมสัมผัสคือมุมระหว่างเส้นที่เชื่อมต่อจุดสัมผัสของลูกบอลกับร่องน้ำในระนาบรัศมีกับเส้นที่ตั้งฉากกับแกนแบริ่ง แบบจำลองของตลับลูกปืนเม็ดกลมสัมผัสเชิงมุมแบ่งออกเป็น: ตลับลูกปืนเม็ดกลมสัมผัสเชิงมุมที่มี α=15° (ประเภท 70000C); ตลับลูกปืนเม็ดกลมสัมผัสเชิงมุม α=25° (ชนิด 70000AC); ตลับลูกปืนเม็ดกลมสัมผัสเชิงมุม α=40° (ประเภท 70000B) ); ตลับลูกปืนเม็ดกลมสัมผัสเชิงมุมคู่แบบ back-to-back [ประเภท 70000C (AC, B)/DB]; ตลับลูกปืนเม็ดกลมสัมผัสเชิงมุมคู่แบบหันหน้าเข้าหากัน [ชนิด 70000C (AC, B)/DF]; ซีรีส์จับคู่หน้าสัมผัสเชิงมุมคู่ตลับลูกปืนเม็ดกลมสัมผัส [ชนิด 70000C (AC, B)/DT];

ตลับลูกปืนเม็ดกลมสัมผัสเชิงมุมสองแถวพร้อมช่องว่างลูกปืน (ประเภท 00000); ตลับลูกปืนเม็ดกลมสัมผัสเชิงมุมสองแถวไม่มีช่องว่างลูกปืน (ชนิด 00000A); ตลับลูกปืนเม็ดกลมสัมผัสเชิงมุมสองแถวไม่มีช่องว่างลูกปืนและมีฝาปิดกันฝุ่นด้านหนึ่ง (ชนิด 00000A-Z); ตลับลูกปืนเม็ดกลมสัมผัสเชิงมุมสองแถวไม่มีช่องว่างลูกปืนพร้อมฝาปิดกันฝุ่นทั้งสองด้าน (ชนิด 00000A-2Z); ตลับลูกปืนเม็ดกลมสัมผัสเชิงมุมสองแถวที่ไม่มีช่องว่างของลูกบอล ด้านหนึ่งมีแหวนซีล (ชนิด 00000ARS) ); ตลับลูกปืนเม็ดกลมสัมผัสเชิงมุมสองแถวที่ไม่มีช่องว่างของลูกบอลและวงแหวนซีลทั้งสองด้าน (ประเภท 00000A-2RS) ตลับลูกปืนเม็ดกลมสัมผัสเชิงมุมสี่จุด (ชนิด QJ0000) จำนวน 13 ชนิด

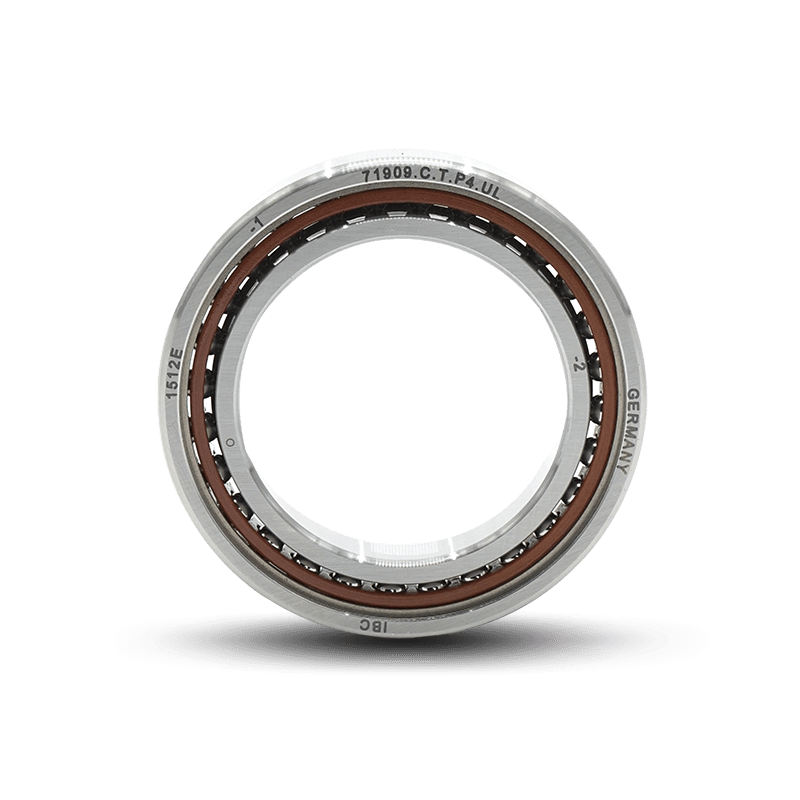

ตลับลูกปืนเม็ดกลมสัมผัสเชิงมุมความแม่นยำสูงความเร็วสูงส่วนใหญ่จะใช้ในโอกาสการหมุนด้วยความเร็วสูงและโหลดเบา ซึ่งต้องใช้ตลับลูกปืนที่มีความแม่นยำสูง ความเร็วสูง อุณหภูมิที่เพิ่มขึ้นต่ำ การสั่นสะเทือนต่ำ และอายุการใช้งานที่แน่นอน มักใช้เป็นตัวรองรับสปินเดิลแบบใช้มอเตอร์ความเร็วสูงที่ติดตั้งเป็นคู่ และเป็นอุปกรณ์เสริมหลักสำหรับสปินเดิลแบบใช้มอเตอร์ความเร็วสูงของเครื่องบดพื้นผิวภายใน แบบฟอร์มการติดตั้งตลับลูกปืนเม็ดกลมสัมผัสเชิงมุม การเลือกอัตโนมัติที่ง่ายและรวดเร็วสามารถเลือกได้ และรูปแบบการติดตั้งตลับลูกปืนเม็ดกลมสัมผัสเชิงมุมมีสามประเภท: แบบหลังไปด้านหลัง แบบตัวต่อตัว และแบบเรียงตามกัน เมื่อติดตั้งแบบหันหลังชนกัน (ด้านกว้างของตลับลูกปืนทั้งสองอยู่ตรงข้ามกัน) เส้นมุมสัมผัสของตลับลูกปืนจะกระจายไปตามทิศทางของแกนหมุน ซึ่งสามารถเพิ่มความแข็งแกร่งของการรองรับในแนวรัศมีและแนวแกน มุมและมีความต้านทานต่อการเสียรูปมากที่สุด

เมื่อติดตั้งแบบหันหน้าเข้าหากัน (ด้านปลายแคบของตลับลูกปืนทั้งสองอยู่ตรงข้ามกัน) เส้นมุมสัมผัสของตลับลูกปืนจะบรรจบกับทิศทางของแกนหมุน และมุมรองรับจะแข็งน้อยกว่า เนื่องจากวงแหวนในของตลับลูกปืนยื่นออกมาจากวงแหวนรอบนอก เมื่อกดวงแหวนรอบนอกของตลับลูกปืนทั้งสองเข้าด้วยกัน การกวาดล้างเดิมของวงแหวนรอบนอกจะถูกกำจัด ซึ่งสามารถเพิ่มพรีโหลดของตลับลูกปืนได้ เมื่อแบริ่งทั้งสองถูกจัดเรียงเป็นชุด (ด้านกว้างของแบริ่งทั้งสองอยู่ในทิศทางเดียว) เมื่อติดตั้ง เส้นมุมสัมผัสของแบริ่งจะอยู่ในทิศทางเดียวกันและขนานกัน เพื่อให้แบริ่งทั้งสองสามารถแบ่งปันภาระการทำงานได้ ไปในทิศทางเดียวกัน

อย่างไรก็ตาม เมื่อใช้การติดตั้งประเภทนี้ เพื่อให้มั่นใจถึงความมั่นคงในแนวแกนของการติดตั้ง ต้องติดตั้งตลับลูกปืนสองคู่ที่เรียงเป็นชุดตรงข้ามกันที่ปลายทั้งสองของเพลา ตัวบ่งชี้ทางเทคนิคหลักของตลับลูกปืนเม็ดกลมสัมผัสเชิงมุม: 1. ตัวบ่งชี้ความแม่นยำของตลับลูกปืน: ความแม่นยำระดับ P4 มากกว่า GB/307.1-94 2. ตัวบ่งชี้ประสิทธิภาพความเร็วสูง: ค่า dmN 1.3~1.8x 106 /min3 อายุการใช้งาน (เฉลี่ย);

อายุการใช้งานของตลับลูกปืนเม็ดกลมสัมผัสเชิงมุมความแม่นยำสูงความเร็วสูง 1500 ชม. เกี่ยวข้องกับการติดตั้งเป็นอย่างมาก ควรให้ความสนใจกับรายการต่อไปนี้: 1. การติดตั้งตลับลูกปืนควรดำเนินการในห้องปลอดฝุ่นและสะอาด ควรเลือกตลับลูกปืนอย่างระมัดระวัง และตัวเว้นระยะตลับลูกปืนควรลงกราวด์ , ภายใต้สมมติฐานของการรักษาความสูงเดียวกัน ของตัวเว้นระยะวงแหวนด้านในและด้านนอก ความขนานของตัวเว้นระยะควรควบคุมให้ต่ำกว่า 1um 2. ควรทำความสะอาดตลับลูกปืนก่อนการติดตั้ง เมื่อทำความสะอาด ความชันของวงแหวนด้านในจะสูงขึ้น และมือจะรู้สึกยืดหยุ่นโดยไม่เมื่อยล้า แห้ง หลังจากนั้นใส่จาระบีตามจำนวนที่กำหนด หากเป็นละอองน้ำมันหล่อลื่น ให้ใส่น้ำมันละอองน้ำมันจำนวนเล็กน้อย 3. การติดตั้งตลับลูกปืนควรใช้เครื่องมือพิเศษ แรงควรสม่ำเสมอ และห้ามเคาะโดยเด็ดขาด 4. ที่เก็บตลับลูกปืนควรสะอาดและมีอากาศถ่ายเท ปราศจากก๊าซที่มีฤทธิ์กัดกร่อน ความชื้นสัมพัทธ์ไม่เกิน 65% และการเก็บรักษาในระยะยาวควรป้องกันสนิมเป็นประจำ
